Цилиндрический зажимной патрон типа ERCA

Опис

Использование: GrindingTurningHard токарная обработка

Номинальное усилие: 110 Н / см².

Допустимый износ верхней плиты: 5 мм.

Параметры :

Т-образные пазы на каждом полюсе

Сквозное отверстие в середине
Поднятие шестов
Вспомогательная верхняя плита
Монтажные адаптеры для:

  • Конус Морзе 3 или 4
  • Короткие конические фланцы для:
  1. A2 DIN 55026
  2. Штык DIN 55027
  3. Camlock DIN 55029



Rate this product

Характеристики

Высокая удерживающая способность, Рекомендуется для жесткого поворота

  • Радиальный полюс с шагом сталь + эпоксидная смола
  • Магниты AlNiCo позволяют использовать их при высоких температурах
  • Регулируемая удерживающая сила для позиционирования заготовок

В комплекте с покупкой:
- 1 приводной ключ

Серія

J = Nb of poles

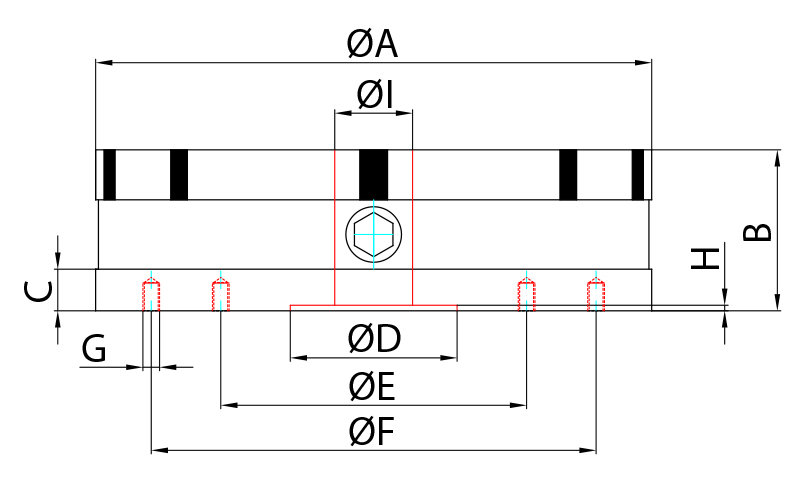

Продукт Вес в кг A B C D E F G H I J
11.01.150 8 150 54 17 50 80 120 4xM6 5 24 10
11.01.200 15 200 58 17 60 110 180 4xM6 5 30 14
11.01.250 25 250 58 17 80 140 220 4xM6 5 50 14
11.01.300 37 300 58 22 150 180 260 4xM8 6 58 18
11.01.350 53 350 71 22 170 220 300 4xM8 6 58 18
11.01.400 69 400 71 22 200 260 340 4xM8 8 58 18
11.01.500 108 500 71 22 200 350 450 4xM8 8 75 24
11.01.600 172,0 600 80 22 250 350 450 4xM8 8 90 30
