Электромагнитный патрон типа EMU
Опис
Использование: шлифование EDM метрология
Шаг полюсов: 5 мм 1 мм из латуни 4 мм из стали
Номинальная сила: 120 Н / см²
Допустимый износ верхней плиты: 8 мм
Напряжение: 110 В постоянного тока
Высота магнитного поля: 5 мм
Параметры :
– Другие размеры по запросу
– Электропостоянное исполнение
– Сквозные отверстия для крепления патрона на столе станка
– Кабельное соединение на длинной стороне
– отверстия для сжатого воздуха
Характеристики
Прочная конструкция Водонепроницаемая конструкция Низкое магнитное поле.
- Многослойная электромагнитная система
- Параллельный шаг малого полюса по всей ширине патрона
- Равномерное и сильное магнитное поле по всей поверхности
В комплекте с покупкой:
- 3, 6 или 10 метровый кабель (длина по выбору) на короткой стороне
- Длинные и короткие боковые упоры
- зажимы
Серія

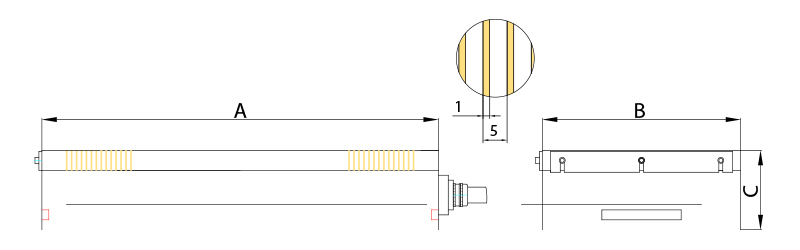

| Продукт | Вес в кг | A | B | C | D |
|---|---|---|---|---|---|
| 10.24.5.300150 | 25,0 | 300 | 150 | 77 | 57W |
| 10.24.5.450150 | 35,0 | 450 | 150 | 77 | 81W |
| 10.24.5.500200 | 47,0 | 500 | 200 | 77 | 122W |
| 10.24.5.600200 | 56,0 | 600 | 200 | 77 | 143W |
| 10.24.5.600250 | 74,0 | 600 | 250 | 77 | 168W |
| 10.24.5.700250 | 105,0 | 700 | 250 | 79 | 223W |
| 10.24.5.1000250 | 145,0 | 1000 | 250 | 82 | 302W |
| 10.24.5.500300 | 74,0 | 500 | 300 | 77 | 171W |
| 10.24.5.600300 | 89,0 | 600 | 300 | 77 | 194W |
| 10.24.5.700300 | 106,0 | 700 | 300 | 79 | 223W |
| 10.24.5.900300 | 136,0 | 900 | 300 | 79 | 281W |
| 10.24.5.1000300 | 158,0 | 1000 | 300 | 82 | 312W |
| 10.24.5.1200300 | 202,0 | 1200 | 300 | 82 | 392W |
| 10.24.5.1500300 | 320,0 | 1500 | 300 | 90 | 478W |
| 10.24.5.600400 | 119,0 | 600 | 400 | 77 | 243W |
| 10.24.5.800400 | 164,0 | 800 | 400 | 79 | 317W |
| 10.24.5.1000400 | 212,0 | 1000 | 400 | 82 | 392W |
| 10.24.5.1200400 | 254,0 | 1200 | 400 | 82 | 464W |
| 10.24.5.800500 | 194,0 | 800 | 500 | 84 | 386W |
| 10.24.5.1000500 | 267,0 | 1000 | 500 | 87 | 477W |
| 10.24.5.1500500 | 440,0 | 1500 | 500 | 90 | 703W |
