Электромагнитный патрон типа ERC

Характеристики Серія

Опис

Использование: точение
Номинальная сила: 120 Н / см²
Допустимый износ верхней плиты: 8 мм
Напряжение: 110 В постоянного тока
Параметры :
– Другие размеры и напряжения по запросу
– Т-образные пазы в каждом полюсе
– Сквозное отверстие в середине
– Индивидуальные ботинки
– Установка переходников на:

  • Конус Морзе 3 или 4
  • Короткие конические фланцы для:
    – A2 DIN 55026
    – Штык DIN 55027
    – Camlock DIN 55029
Rate this product

Характеристики

Высокая удерживающая способность, Прочная конструкция. Привлекательные цены!

  • Электромагнитный круговой патрон с высокой силой удержания
  • Пространство между полюсами заполнено эпоксидной смолой или латунью (опция)
  • Для кольцевых заготовок
  • Соответствующий блок управления и пульт дистанционного управления заказываются отдельно:
    См. 50.04.BUE.230 / 50.05.T.BUET.230 / 400 и 50.10.T10

В комплекте с покупкой:

  • Электрическое подключение в задней части патрона
  • с блоком контактных колец, либо встроенным в патрон, либо отдельным (устанавливается на шпиндель станка)

Серія

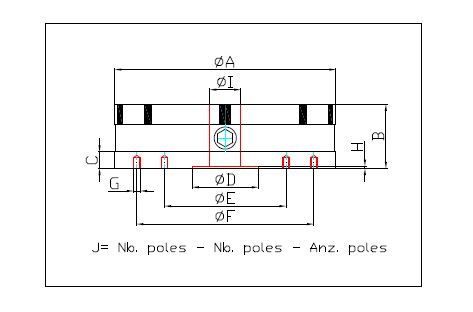

Продукт Вес в кг A B C D E F G H I J
11.10.100.6.340 4,0 100 90 12 – – – 3xM8 3 35 6
11.10.150.6.340 9,0 150 90 14 – – – 3xM10 4 35 6
11.10.200.8.340 18,0 200 90 14 – – – 4xM10 3 45 8
11.10.250.8.340 29,0 250 90 16 – – – 4xM12 4 65 8
11.10.300.12.340 42,0 300 90 16 – – – 4xM12 4 85 12
11.10.400.12.340 76,0 400 90 16 – – – 6xM12 5 100 12
11.10.500.16.340 120,0 500 90 16 – – – 6xM12 5 150 16
11.10.600.16.340 195,0 600 100 18 – – – 6xM16 5 180 16
11.10.700.16.340 265,0 700 100 18 – – – 6xM16 5 200 16
11.10.800.24.340 365,0 800 100 18 – – – 6xM16 5 200 24
11.10.1000.24.340 550,0 1000 100 18 – – – 8xM16 5 250 24
