Электроперманентный магнитный поддон типа SQ50-PAL
Опис
Использование: Планирование фрезерно-сверлильной обработки
Усилие по полюсу: 400 даН
Шаг полюсов: 50×50 мм
Допустимый износ верхней плиты: 4 мм
Высота магнитного поля: 10 мм
Параметры :
– Синус таблицы исполнения
– Адаптировано к системе паллетирования:
– – EROWA / 3R / Hirschmann / Vischer & Boli
Характеристики
Высокая удерживающая способность, Водонепроницаемая конструкция, Низкое магнитное поле.
- SQ1: промежутки между полюсами, заполненные эпоксидной смолой
- SQ3: промежутки между полюсами заполнены нержавеющей сталью
- Электроперманентная магнитная система с очень прочной моноблочной конструкцией
- Подходит для фрезерования больших заготовок и слябов
- Все квадратные столбы оснащены резьбовыми отверстиями M8
- Подключение питания через водонепроницаемый герметичный разъем
- Соответствующий блок управления и пульт дистанционного управления заказываются отдельно:
См. 50.01.BUR.230 / 400 и 50.10.T10
В комплекте с покупкой:
- 3, 6 или 10 метровый кабель (длина по выбору) на короткой стороне
- Длинные и короткие боковые упоры
- зажимы
Серія

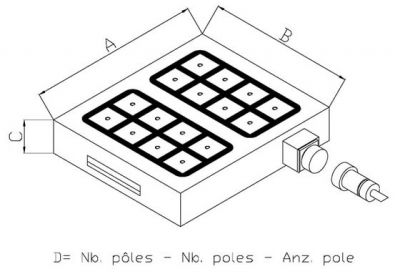

| Продукт | Вес в кг | A | B | C | D |
|---|---|---|---|---|---|
| 40.60.33.SQ1.240240 | 20 | 240 | 240 | 58 | 9 |
| 40.60.33.SQ1.280280 | 25 | 280 | 280 | 58 | 16 |
| 40.60.33.SQ1.320320 | 39 | 320 | 320 | 58 | 16 |
| 40.60.33.SQ1.500500 | 64 | 500 | 500 | 58 | 36 |
| 40.60.33.SQ3.240240 | 20 | 240 | 240 | 58 | 9 |
| 40.60.33.SQ3.280280 | 25 | 280 | 280 | 58 | 16 |
| 40.60.33.SQ3.320320 | 39 | 320 | 320 | 58 | 16 |
| 40.60.33.SQ3.500500 | 64 | 500 | 500 | 58 | 36 |
