Электропостоянный магнитный патрон типа EPEFINE2
Опис
Использование: шлифовальный EDM
Шаг полюсов: 5 мм 1 мм из латуни 4 мм из стали
Номинальная сила: 110 Н / см²
Допустимый износ верхней плиты: 8 мм
Напряжение: 340
VDC Высота магнитного поля: 5 мм
Параметры :
– Другие размеры по запросу
– электромагнитное исполнение
– Сквозные отверстия для крепления патрона на столе станка
– Кабельное соединение на длинной стороне
– отверстия для сжатого воздуха
Характеристики
Водонепроницаемая конструкция Закон магнитного поля.
- Многоконтурная электропостоянная система
- Параллельный шаг малого полюса по всей ширине патрона
- Равномерное и сильное магнитное поле по всей поверхности
В комплекте с покупкой:
- Кабель длиной 3, 6 или 10 метров (длина по выбору) на короткой стороне
- Длинные и короткие боковые упоры
- Хомуты
Серія

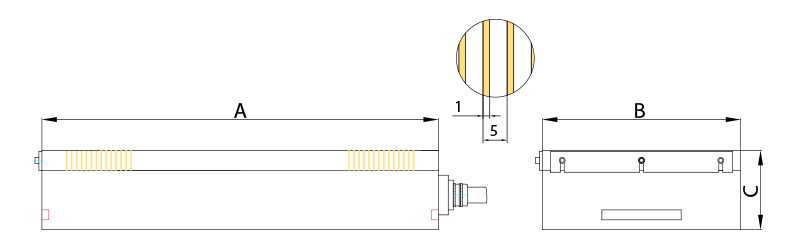

| Продукт | Вес в кг | A | B | C |
|---|---|---|---|---|
| 10.25.5.300150 | 25,0 | 300 | 150 | 68 |
| 10.25.5.450150 | 35,0 | 450 | 150 | 68 |
| 10.25.5.500200 | 60,0 | 500 | 200 | 68 |
| 10.25.5.600200 | 75,0 | 600 | 200 | 68 |
| 10.25.5.600250 | 97,0 | 600 | 250 | 68 |
| 10.25.5.700250 | 120,0 | 700 | 250 | 68 |
| 10.25.5.1000250 | 165,0 | 1000 | 250 | 68 |
| 10.25.5.500300 | 84,0 | 500 | 300 | 68 |
| 10.25.5.600300 | 115,0 | 600 | 300 | 68 |
| 10.25.5.700300 | 147,0 | 700 | 300 | 68 |
| 10.25.5.900300 | 160,0 | 900 | 300 | 68 |
| 10.25.5.1000300 | 170,0 | 1000 | 300 | 68 |
| 10.25.5.1200300 | 202,0 | 1200 | 300 | 68 |
| 10.25.5.1500300 | 252,0 | 1500 | 300 | 68 |
| 10.25.5.600400 | 134,0 | 600 | 400 | 68 |
| 10.25.5.800400 | 180,0 | 800 | 400 | 68 |
| 10.25.5.1000400 | 225,0 | 1000 | 400 | 68 |
| 10.25.5.1200400 | 270,0 | 1200 | 400 | 68 |
| 10.25.5.800500 | 225,0 | 800 | 500 | 68 |
| 10.25.5.1000500 | 250,0 | 1000 | 500 | 68 |
