Электропостоянный магнитный патрон типа EPICA
Опис
Использование: шлифование EDM
Шаг полюсов: 13/18/25 мм
Номинальная сила: 110 Н / см²
Допустимый износ верхней плиты: 8 мм
Напряжение: 340
VDC Высота магнитного поля: 5/8/10 мм
Параметры :
– Другие размеры по запросу
– электромагнитное исполнение
– Сквозные отверстия для крепления патрона на столе станка
– Кабельное соединение на длинной стороне
– отверстия для сжатого воздуха
Характеристики
Прочная конструкция Водонепроницаемая конструкция.
- Электроперманентная система
- Параллельный поперечный шаг полюса по всей ширине патрона
- Равномерное и сильное магнитное поле
- Чрезвычайно стабильная конструкция
Объем поставки:
- 3, 6 или 10 метровый кабель (длина по выбору) на короткой стороне
- Длинные и короткие боковые упоры
- зажимы
Серія

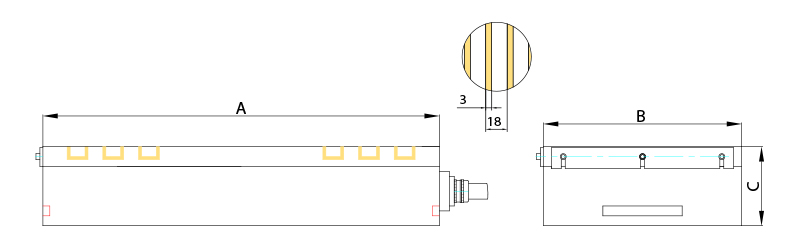

| Продукт | Вес в кг | A | B | C |
|---|---|---|---|---|
| 10.23.300150 | 25,0 | 300 | 150 | 77 |
| 10.23.450150 | 30,0 | 450 | 150 | 77 |
| 10.23.400200 | 40,0 | 400 | 200 | 77 |
| 10.23.500200 | 50,0 | 500 | 200 | 77 |
| 10.23.600200 | 66,0 | 600 | 200 | 77 |
| 10.23.600250 | 75,0 | 600 | 250 | 77 |
| 10.23.800250 | 100,0 | 800 | 250 | 77 |
| 10.23.1000250 | 165,0 | 1000 | 250 | 77 |
| 10.23.500300 | 75,0 | 500 | 300 | 77 |
| 10.23.600300 | 90,0 | 600 | 300 | 77 |
| 10.23.700300 | 110,0 | 700 | 300 | 77 |
| 10.23.900300 | 176,0 | 900 | 300 | 77 |
| 10.23.1000300 | 190,0 | 1000 | 300 | 77 |
| 10.23.1200300 | 270,0 | 1200 | 300 | 77 |
| 10.23.1500300 | 311,0 | 1500 | 300 | 77 |
| 10.23.600400 | 120,0 | 600 | 400 | 80 |
| 10.23.800400 | 80,0 | 800 | 400 | 80 |
| 10.23.1000400 | 215,0 | 1000 | 400 | 80 |
| 10.23.1200400 | 255,0 | 1200 | 400 | 80 |
| 10.23.800500 | 195,0 | 800 | 500 | 90 |
| 10.23.1000500 | 270,0 | 1000 | 500 | 90 |
| 10.23.1500500 | 450,0 | 1500 | 500 | 90 |
