Электроприводный магнитный патрон типа TURBO MILL 18
Опис
Применение: фрезерно-сверлильный контурный станок
Шаг полюсов: 28 мм, мм из стали
Номинальная сила: 135 Н / см²
Допустимый износ верхней плиты: 5 мм
Напряжение: 340 В постоянного тока
Высота магнитного поля: 10 мм
Параметры :
– Другие размеры по запросу
– Удлинители столба для поднятия заготовок
– Металлический бронированный кабель с водонепроницаемым разъемом
– Сквозные отверстия для крепления патрона на столе станка
– Кабельное соединение на длинной стороне
Характеристики
Высокая удерживающая способность, Прочная конструкция, Водонепроницаемая конструкция.
- Верхняя плита из стали + эпоксидная смола
- Магнитная система с чрезвычайно высокой силой удержания
- Прочная конструкция, подходящая для тяжелых обработок
- Идеально подходит для средних и тонких заготовок
- Соответствующий блок управления и пульт дистанционного управления заказываются отдельно:
См. 50.01.BUR.230 / 50.01.BUR.400 и 50.10.T10
В комплекте с покупкой:
- 3, 6 или 10 метровый кабель (длина по выбору) на короткой стороне
- Длинные и короткие боковые упоры
- зажимы
Серія

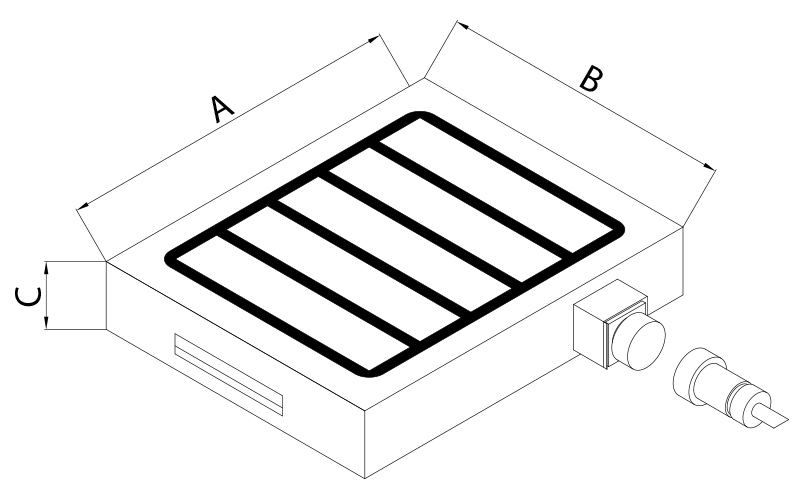

| Продукт | Вес в кг | A | B | C | D |
|---|---|---|---|---|---|
| 10.31.18.480300.340 | 72,0 | 480 | 300 | 85 | 15 |
| 10.31.18.590300.340 | 87,0 | 590 | 300 | 85 | 19 |
| 10.31.18.650300.340 | 95,0 | 650 | 300 | 85 | 21 |
| 10.31.18.650400.340 | 124,0 | 650 | 400 | 85 | 21 |
| 10.31.18.700400.340 | 133,0 | 700 | 400 | 85 | 23 |
| 10.31.18.760400.340 | 144,0 | 760 | 400 | 85 | 25 |
| 10.31.18.1100400.340 | 204,0 | 1100 | 400 | 85 | 37 |
| 10.31.18.1200400.340 | 222,0 | 1200 | 400 | 85 | 41 |
| 10.31.18.700500.340 | 164,0 | 700 | 500 | 85 | 23 |
| 10.31.18.1100500.340 | 252,0 | 1100 | 500 | 85 | 37 |
| 10.31.18.1200500.340 | 274,0 | 1200 | 500 | 85 | 41 |
| 10.31.18.1500500.340 | 340,0 | 1500 | 500 | 85 | 51 |
