Магнитный зажим с постоянным магнитным шагом PF2

Описание

Использование: шлифование EDM метрология
Максимум. температура использования: 80 ° C Шаг шага: 2 мм0,5 мм из латуни1,5 мм из стали Номинальное усилие: 120 Н / см²

Допустимый износ верхней пластины: 6 мм

Высота магнитного поля: 4 мм
Варианты: – Синус таблицы исполнения
– Установлен на угол железа
– Часть системы паллетирования: Erowa, 3R, Hirschmann, Vischer & Boli

Характеристики

Высокая удерживающая способность Водонепроницаемая конструкция

  • Постоянный магнитный патрон с магнитами NEODYMIUM
  • Параллельный точный полюс с шагом сталь + латунь
  • Усиленный исполнительный механизм
    В комплекте с покупкой:
    – 1 приводной ключ
    – Длинные и короткие боковые упоры
    – Зажимы

Серия

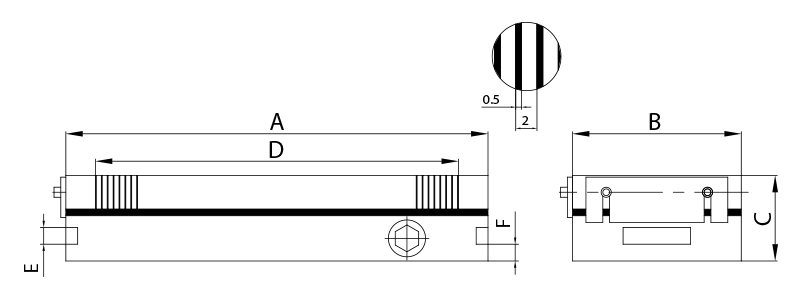

Товар Вес в кг A B C D E F
10.01.13070 3,0 130 70 49 111 10 10
10.01.175100 7,0 175 100 49 140 10 10
10.01.200100 8,0 200 100 49 172 10 10
10.01.250100 10,0 250 100 49 206 10 10
10.01.255130 13,0 255 130 49 206 10 10
10.01.150150 9,0 150 150 51 115 10 10
10.01.250150 15,0 250 150 51 206 10 10
10.01.300150 18,0 300 150 51 257 10 10
10.01.300200 24,0 300 200 51 257 10 10
10.01.350150 22,0 350 150 51 305 10 10
10.01.400150 25,0 400 150 51 357 10 10
10.01.450150 28,0 450 150 51 407 10 10
10.01.400200 35,0 400 200 51 357 10 10
10.01.450200 37,0 450 200 51 407 10 10
10.01.500200 41,0 500 200 51 457 10 10
10.01.600200 49,0 600 200 51 557 10 10
10.01.300300 36,0 300 300 56 257 10 10
10.01.400300 52,0 400 300 56 357 10 10
10.01.500250 56,0 500 250 56 454 10 10
10.01.500300 67,0 500 300 56 454 10 10
10.01.600300 81,0 600 300 56 535 10 10
10.01.600400 106,0 600 400 56 556 10 10
