Магнитный зажимной патрон типа FF

Описание

Использование: шлифовка EDM

Шаг полюсов: 11 мм

Номинальное усилие: 80 Н / см²

Допустимый износ верхней пластины: 8 мм

Высота магнитного поля: 4-5 мм

Варианты:

– Синус таблицы исполнения
– Часть системы паллетирования: Erowa, 3R, Hirschmann, Vischer & Boli
– Промывка отверстий в верхней плите

Характеристики

Серебряная паяная верхняя пластина, Сверхмощная конструкция, Водонепроницаемая конструкция, Слабое магнитное поле

  • Постоянный магнитный патрон с магнитами FERRITE
  • Параллельный точный полюс с шагом сталь + латунь
  • Встроенная исполнительная ручка

В комплекте с покупкой:
– Длинные и короткие боковые упоры
– зажимы

Серия

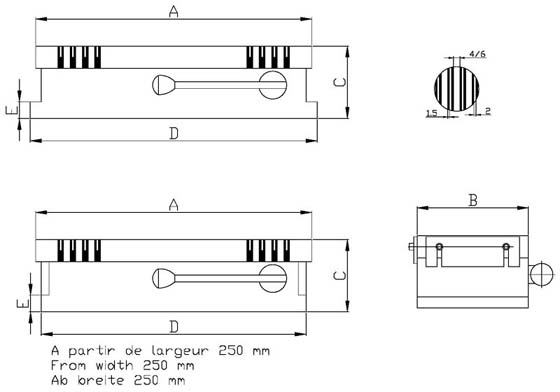

Продукт Вес в кг A B C D E
10.04.10065 3,0 100 65 54 119 10
10.04.12575 4,0 125 75 57 138 10
10.04.150100 7,0 150 100 65 165 15
10.04.200100 9,0 200 100 65 213 15
10.04.255130 13,0 255 130 65 265 15
10.04.150150 10 150 150 65 158 19
10.04.250150 15 250 150 65 258 15
10.04.300150 18 300 150 65 308 15
10.04.350150 21 350 150 65 358 13
10.04.400150 23 400 150 65 410 15
10.04.450150 26 450 150 65 458 15
10.04.300200 28 300 200 72 304 20
10.04.400200 32 400 200 72 413 15
10.04.450200 36 450 200 72 463 13
10.04.500200 40 500 200 72 515 15
10.04.600200 47 600 200 72 615 15
10.04.450250 57 450 250 93 445 20
10.04.500250 64 500 250 93 495 20
10.04.600250 78 600 250 93 595 20
10.04.500300 90 500 300 93 495 20
10.04.600300 100 600 300 93 595 20
