Стенды для испытания запорно-регулирующей арматуры

Несмотря на то, что производственный персонал считает контрольно-измерительные арматуру «неизбежным злом», она играет ключевую роль в обеспечении надежности и качества технологического процесса, а заботливое отношение к ней позволит не допустить дорогостоящих преждевременных поломок, ведущих к остановке производства и значительным убыткам. Помимо потенциального повышения надежности и эффективности, должное обслуживание и своевременное испытание арматуры также увеличивает срок эксплуатации всего технологического оборудования.

Наши испытательные стенды сконструированы и оборудованы для следующих видов испытаний:

• Испытания высоким давлением.
• Классификация протечки седла согласно стандарту ANSI/FCI 70-2.
• Проверка работоспособности клапана и его привода.
• Проверка общей работоспособности.

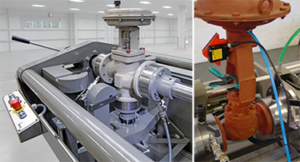

Горизонтальный испытательный стенд для запорно-регулирующей арматуры «НС» оборудован мощной зажимной системой для фиксации всех традиционных типов контрольно-регулирующей арматуры в горизонтальном положении (шток - вертикально). В стендах модели НС10 используется зажим U-образной формы, что обеспечивает ограниченное зажимное усилие в 10 тонн, и поэтому используется только для при испытании низким давлением. Однако, данное зажимное устройство предоставляет отличный доступ к конструкции для сборки-разборки клапана и проверки срабатывания затвора. В более мощных моделях НС вышеуказанные характеристики сочетаются с возможностью проведения гидравлических и пневматических испытаний высокого давления. Стандартная модель НС комплектуется уплотнительными адаптерами для фланцев типа DIN/ANSI RF. Также для испытания арматуры с резьбовыми концами или концами под приварку могут быть использованы уплотнители по внутреннему диаметру.

Испытательные стенды Ventil оборудованы всеми испытательными системами для управления и испытания типовых запорно-регулирующих клапанов.

Опциональные функции:

• CRS – Компьютерная система регистрации на платформе Windows.
• Автоматическая вакуумная система быстрого наполнения.
• Ручная контрольно-испытательная система AVPS для приводов запорно-регулирующей арматуры.
• Автоматическая система AVPS – для динамического сканирования, пошагового испытания по падению давления в автоматическом режиме.
• Цифровые системы измерения протечки седла для пневматических и гидравлических испытаний.
• Система испытания и измерения крутящего момента в диапазоне 0 – 500,000 Нм.
• Опорные тележки для арматуры механически или гидравлически управляемые.
• Защитное ограждение по периметру.
• Колонны зажимной станции типа НСА под углом 20^o.
