Тонкополюсная пластина с постоянным магнитом, тип PF2 / EDM
Опис
Использование: EDM (EDM) измерение максимум Температура использования: 80 ° C
Шаг полюса: 2 мм 0,5 мм латунь 1,5 мм сталь
Номинальная удерживающая сила: 100 Н / см²
Износ активной поверхности: 6 мм
Высота магнитного поля: 3 мм
Варианты:
– как синусоидальная таблица
– на угол зажима
– в качестве системы паллетирования: Erowa, 3R, Hirschmann, Vischer & Boli
– промывка отверстий в полюсной пластине
Характеристики
Магнитная система с магнитами NEODYM
- Параллельная мелкополюсная латунь / сталь
- Низкая общая высота
- Верхний коммутационный элемент
Объем поставки:
- 1 рабочий ключ
- длинные и короткие остановки
- когти
Серія

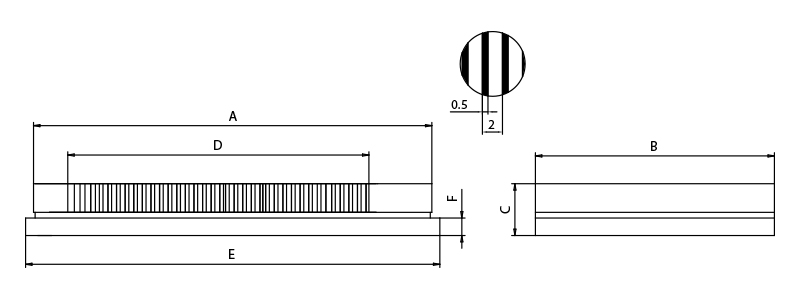

| Продукт | Вес в кг | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|
| 10.02.175100 | 5,0 | 175 | 100 | 32 | 120 | 185 | 11,5 |
| 10.02.255130 | 9,0 | 255 | 130 | 32 | 200 | 265 | 11,5 |
| 10.02.150150 | 7,0 | 150 | 150 | 35 | 95 | 160 | 11,5 |
| 10.02.300150 | 13,0 | 300 | 150 | 35 | 245 | 310 | 11,5 |
| 10.02.300200 | 17,0 | 300 | 200 | 35 | 245 | 310 | 11,5 |
| 10.02.300300 | 24,0 | 300 | 300 | 35 | 245 | 310 | 11,5 |
| 10.02.350250 | 24,0 | 350 | 250 | 35 | 292 | 360 | 11,5 |
| 10.02.400200 | 23,0 | 400 | 200 | 35 | 342 | 410 | 11,5 |
| 10.02.400300 | 32,0 | 400 | 300 | 35 | 342 | 410 | 11,5 |
| 10.02.350150 | 15,0 | 350 | 150 | 35 | 295 | 360 | 11,5 |
