Цилиндрический зажимной патрон типа FM

Описание

Использование: шлифовка, поворотный

Шаг полюсов: 13 мм 5 мм из латуни 8 мм из стали

Номинальное усилие: 100 Н / см²

Допустимый износ верхней пластины: 8 мм

Высота магнитного поля: 8-10 мм

Опции: Вспомогательная верхняя пластина для центрирования
Обработка возможна в задней части патрона
Монтажные адаптеры для:

  • Конус Морзе 3 или 4
  • Короткие конические фланцы для:
  1. A2 DIN 55026
  2. Штык DIN 55027
  3. Camlock DIN 55029



Характеристики

Двойная магнитная система, Серебряная паяная верхняя пластина, Регулируемая мощность

  • Равномерное и мощное магнитное поле, идеально подходит для токарной обработки и шлифования
  • Параллельный шаг полюса
  • Регулируемая удерживающая сила
  • Для деталей толщиной 4 мм и более

В комплекте с покупкой:
– 1 приводной ключ

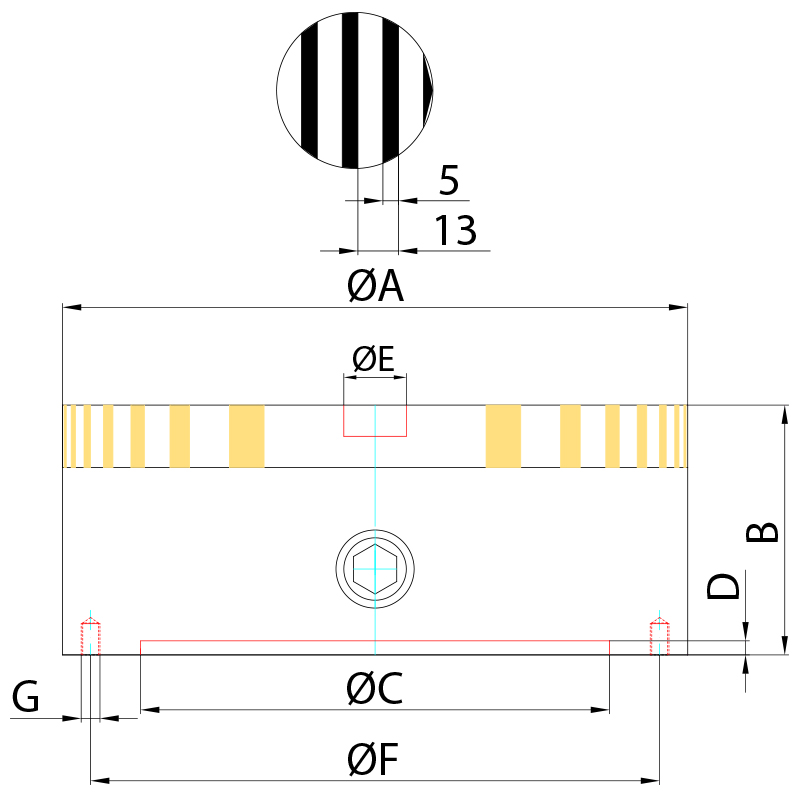

Серия

Продукт Вес в кг A B C D E F G H I J
11.03.200 13,0 200 75 150 4.5 10×5 182 4xM8 1 148 800
11.03.250 20,0 250 80 200 4.5 25×22 232 4xM8 1 187 700
11.03.300 29,0 300 85 250 4.5 20×22 285 4xM8 1 226 700
11.03.350 40,0 350 85 300 4.5 25×22 334 4xM8 1 278 600
11.03.400 59,0 400 100 300 5 30×22 350 6xM10 1 304 500
11.03.450 70,0 450 100 350 5 30×25 400 6xM10 2 356 450
11.03.500 90,0 500 100 400 5 20×25 450 6xM10 2 408 400
