Роторная буровая установка для вертикального бурения (RVDS)

Описание

Роторная буровая установка для вертикального бурения (РБУВБ) MICON RVDS

Характеристики

Роторная буровая установка для вертикального бурения (РБУВБ) MICON RVDS

Роторная буровая установка для вертикального бурения RVDS (РБУВБ) – это запрограммированное саморегулируемое бурильное устройство для бурения вертикальных скважин. RVDS (РБУВБ) состоит из двух модулей, которые встроены в нижнюю часть КНБК между долотом и первым стабилизатором (калибратором) бурильной колонны. Считывающее устройство, состоящее из датчика давления, интерфейсного блока и компьютера в кабине бурильщика, дополняет систему. Данные, полученные с RVDS (РБУВБ) посредством использования технологии положительного импульса бурового раствора, отображаются на компьютере в режиме реального времени.

RVDS (РБУВБ) состоит из двух модулей. Нижний модуль непосредственно над долотом содержит гидравлически активируемые ребра рулевого механизма на невращающейся муфте, а электроника измеряет и обрабатывает фактическое отклонение от вертикальной оси скважины. Фактическое отклонение от вертикальной оси измеряется в режиме реального времени в процессе бурения с помощью 2-хосевых инклинометров и RVDS (РБУВБ) с внутренней обработкой. Возникшие отклонения корректируются с помощью ребер рулевого механизма, толкающих стенку скважины и возвращающих RVDS (РБУВБ) при бурении в вертикальное положение в режиме реального времени.

Верхний модуль RVDS (РБУВБ) содержит гидравлический бак в качестве резервуара для гидравлически активируемых ребер рулевого механизма, турбину, соединенную муфтами с электрическим генератором и гидравлическими насосами, и импульсный блок, передающий данные на поверхность. Турбина активируется определенным потоком воды или бурового раствора через верхний модуль. Если количество воды или бурового раствора, проходящее через турбину, слишком мало, RVDS (РБУВБ) не активируется.

При этом подача электроэнергии для измерения и обработки данных, а также гидравлическое давление для ребер рулевого механизма отсутствует. Слишком интенсивные потоки отключают RVDS (РБУВБ) или даже способны повредить ее. Турбина вращается только в том случае, если вода или буровой раствор смываются в одном направлении через систему; при этом обратной клапан перекрывает противоположно направленный поток. Генерируемое напряжение в стандартной конфигурации – в диапазоне 25-75 В; электрический ток – до 2 А, внутреннее гидравлическое давление RVDS (РБУВБ) ограничено до 100 бар. В стандартной конфигурации RVDS (РБУВБ) активируется только в том случае, если несжимаемая среда промывается через турбину; при отсутствии потока RVDS (РБУВБ) деактивируется, и питание не подается и не генерируется, при этом RVDS (РБУВБ) не предусматривает наличие батарей или аккумуляторов.

Измеренные и обработанные данные передаются из RVDS (РБУВБ) на поверхность (за пределами скважины) с помощью технологии положительного импульса бурового раствора. Конический поршень частично перекрывает поток, проходящий через RVDS (РБУВБ), и тем самым увеличивает перепад давления в RVDS (РБУВБ). Изменение давления измеряется датчиком давления, который установлен в нагнетательном трубопроводе между насосом и буровым станком. Определенная последовательность изменений давления создает сигнал, который измеряется датчиком давления, декодируется интерфейсным блоком, расположенным между датчиком давления и компьютером, после чего сигнал отображается в виде показаний на компьютере. Данные фактического отклонения от вертикальной оси, измеренного 2-хосевыми инклинометрами, и функционального состояния RVDS (РБУВБ) поступают в режиме реального времени и аналогичным образом в режиме реального времени отображаются на компьютере. Полная последовательность фактических показаний отображается каждые 2 минуты, но сами измерения осуществляются непрерывно.

RVDS (РБУВБ) является запрограммированной и саморегулируемой установкой; возможен только контроль правильного функционирования и рулевого управления. Рулевое управление может быть откорректировано путем изменения параметров бурения, но при этом прямое и активное рулевое управление невозможно.

Для бурения в опасных зонах наземное оборудование (за пределами скважины) для отображения данных может быть снабжено сертификатами ATEX (согласно директивам ЕС, описывающим требования к оборудованию и работе в потенциально взрывоопасной среде).


Схематическое изображение

Серия

Эксплуатационные параметры RVDS (РБУВБ)

Диаметр скважины: 8 ½ дюймов – 9 дюймов, тип оборудования: 7 ¾ дюйма
Европа США
Крутящий момент:
Крутящий момент свинчивания головки – управляемый переводник стабилизатора 9 кН•м 6600 фут-фунт
Крутящий момент свинчивания стабилизатора – предохранительный переводник 15 кН•м 11000 фут-фунт
Крутящий момент свинчивания предохранительного переводника – бурильная колонна 20 кН•м 14700 фут-фунт
Расход бурового раствора:
Общее напряжение должно составлять от 24 до 80 Вольт. Это напряжение генерируется движением бурового раствора приблизительно:
Минимум 750 л/мин 200 галлон/мин
Максимум 110 л/мин 290 галлон/мин
Расход / давление только для RVDS (РБУВБ) (без долота  и колонны):
Мин. расход (750 л/мин) 10 бар 150 psi (фунт-сила на квадратный дюйм)
Макс. расход (1100 л/мин) 15 бар 220 psi (фунт-сила на квадратный дюйм)
Рекомендуемый насос 80 кВт (1100 л/мин) 35 бар 510 psi (фунт-сила на квадратный дюйм)
Осевые усилия:
Макс. нагрузка на долото 8 т 17500 фунтов
Макс. тяговое усилие (при застревании головки) 30 т 66000 фунтов
Макс. тяговое усилие (при застревании управляемого стабилизатора) 10 т 22000 фунтов
Вращение:
Эксплуатационная скорость, об./мин. 10-100 л/мин 10-100 л/мин
Макс. скорость, об./мин. 110 л/мин 110 л/мин
Другое:
Установите фильтр в бурильную колонну перед циркуляцией; всегда осуществляйте проверку инструмента перед спуском в скважину; повторяйте через 5 минут каждые 200 м в процессе спуска в скважину или извлечения из ствола скважины; бурильная колонна должна вращаться без вибраций

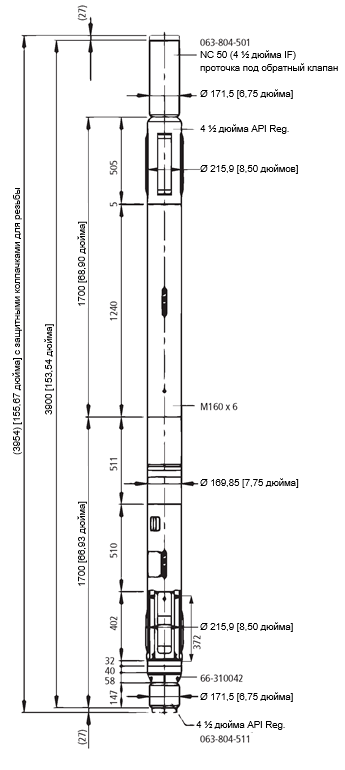

Корпус RVDS (РБУВБ) 7 ¾ дюйма – диаметр скважины 8 ½ дюймов




Эксплуатационные параметры RVDS (РБУВБ)

Диаметр скважины: 12 ¼ дюймов – 13 ¾ дюйма, тип оборудования: 10 дюймов
Европа США
Крутящий момент:
Крутящий момент свинчивания головки – управляемый переводник стабилизатора 20 кН•м 14500 фут-фунт
Крутящий момент свинчивания управляемого переводника – импульсный переводник 70 кН•м 51000 фут-фунт
Крутящий момент свинчивания импульсного переводника – бурильная колонна 70 кН•м 51000 фут-фунт
Расход бурового раствора:
Общее напряжение должно составлять от 24 до 80 Вольт. Это напряжение генерируется движением бурового раствора приблизительно:
Минимум 750 л/мин 200 галлон/мин
Максимум 1500 л/мин 400 галлон/мин
Расход / давление только для RVDS (РБУВБ) (без долота  и колонны):
Мин. расход (1000 л/мин) 8 бар 120 psi (фунт-сила на квадратный дюйм)
Макс. расход (1100 л/мин) 15 бар 220 psi (фунт-сила на квадратный дюйм)
Рекомендуемый насос 80 кВт (1100 л/мин) 30 бар 435 psi (фунт-сила на квадратный дюйм)
Осевые усилия:
Макс. нагрузка на долото 20 т 44000 фунтов
Макс. тяговое усилие (при застревании головки) 300 т 660000 фунтов
Макс. тяговое усилие (при застревании управляемого стабилизатора) 10 т 22000 фунтов
Вращение:
Эксплуатационная скорость, об./мин. 10-60 л/мин 10-60 л/мин
Макс. скорость, об./мин. 65 л/мин 65 л/мин
Другое:
Установите фильтр в бурильную колонну перед циркуляцией; всегда осуществляйте проверку инструмента перед спуском в скважину; повторяйте через 5 минут каждые 200 м в процессе спуска в скважину или извлечения из ствола скважины; бурильная колонна должна вращаться без вибраций

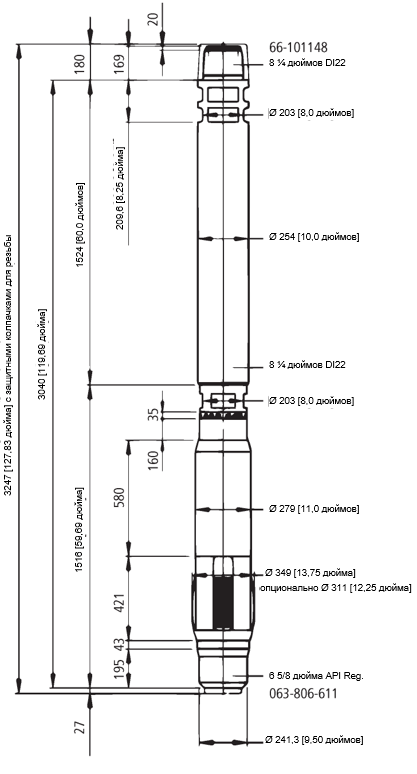

Корпус RVDS (РБУВБ) 10 дюймов – диаметр скважин 12 ¼ дюймов + 13 ¾ дюйма




Эксплуатационные параметры RVDS (РБУВБ)

Диаметр скважины: 15 дюймов /17 ½ дюймов (турбина 1400 л/мин), тип оборудования: 12 7/8 дюйма (DI22)/(DI42)
Европа США
Крутящий момент:
Крутящий момент свинчивания головки – управляемый переводник стабилизатора 30 кН•м 22000 фут-фунт
(DI42) Крутящий момент свинчивания управляемого переводника стабилизатора – импульсный переводник 500 кН•м 370000 фут-фунт
Крутящий момент свинчивания импульсного переводника – колонна 500 кН•м 370000 фут-фунт
(DI22) Крутящий момент свинчивания управляемого переводника стабилизатора – импульсный переводник 250 кН•м 180000 фут-фунт
Крутящий момент свинчивания импульсного переводника – колонна 440 кН•м 320000 фут-фунт
Расход бурового раствора:
Общее напряжение должно составлять от 24 до 80 Вольт. Это напряжение генерируется движением бурового раствора приблизительно:
Минимум 1000 л/мин 265 галлон/мин
Максимум 1600 л/мин 425 галлон/мин
Расход / давление только для RVDS (РБУВБ) (без буровой головки и колонны):
Мин. расход (1000 л/мин) 10 бар 150 psi (фунт-сила на квадратный дюйм)
Макс. расход (1600 л/мин) 25 бар 360 psi (фунт-сила на квадратный дюйм)
Рекомендуемый насос 100 кВт (1500 л/мин) 30 бар 435 psi (фунт-сила на квадратный дюйм)
Осевые усилия:
Макс. нагрузка на долото 25 т 55000 фунтов
Макс. тяговое усилие (при застревании головки) 100 т 220000 фунтов
Макс. тяговое усилие (при застревании управляемого стабилизатора) 10 т 22000 фунтов
Вращение:
Эксплуатационная скорость, об./мин. 10-60 л/мин 10-60 л/мин
Макс. скорость, об./мин. 70 л/мин 70 л/мин
Другое:
Установите фильтр в бурильную колонну перед циркуляцией; всегда осуществляйте проверку инструмента перед спуском в скважину; повторяйте через 5 минут каждые 200 м в процессе спуска в скважину или извлечения из ствола скважины; бурильная колонна должна вращаться без вибраций

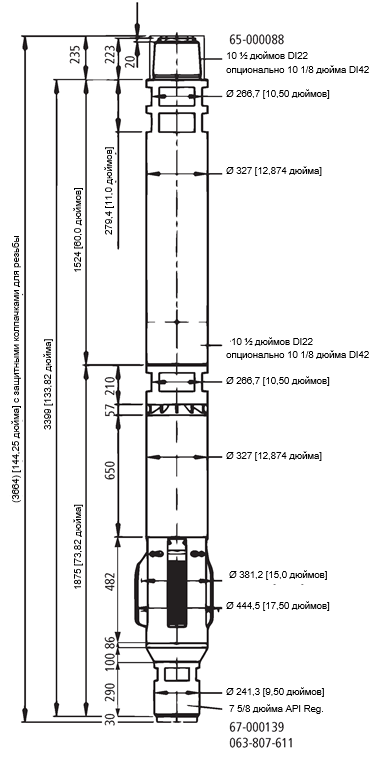

Корпус RVDS (РБУВБ) 12 7/8 дюйма – диаметр скважин 15 дюймов + 17 ½ дюймов
